3、使用环境条件

1)海拔高度：

≤5000 米

2)环境温度：

-35℃ ～ +40℃

3) 相对湿度：

4) 抗震能力：

≤95%（25℃）

地面水平加速度

0.3g

地面垂直加速度

0.15g

车型

号

CL5042JGK6DS

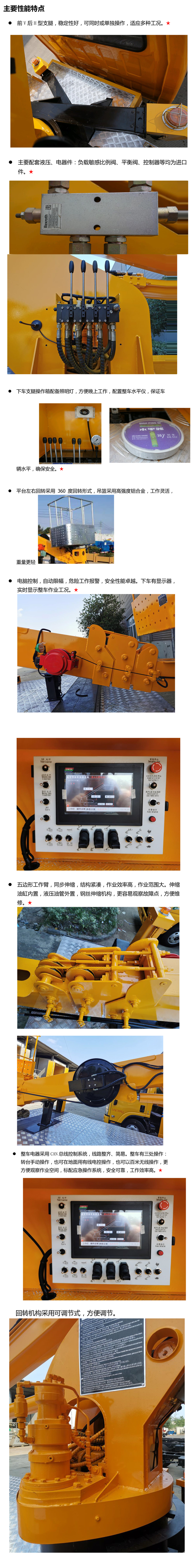

主要技术参数

底盘型号

长×宽×高（mm）

整备质

量（Kg）

总质量

（Kg）

轴距

发动机排

放

EQ1045SJ16DC

5998*2000*2850

4020

4150

3000

国VI

上

臂架

臂架形式

三节折臂

装基本配置

材料

型材Q345B/4mm

臂架截面

四边形

起伏角度

0°-70°(相对水平面)

作业工况

**作业高度

13.5m

**作业高度时

作业幅度

2m

**作业幅度

6.5m

**作业幅度时

作业高度

6m

回转

双向 360°连续回转

吊臂

**起吊质量

900Kg

**起吊高度

6.4m

**起吊幅度

5.2m

钢丝绳

（40m）Φ8

吊钩

1T

支腿

支腿型式

前后H 型

支腿材料

型材Q345B/5mm

支腿跨距

纵向（mm）：3300，横向（mm）：2700

液压锁

四个支腿都带双向液压锁

后支腿频闪灯

黄色；两只

车厢

材料

优质碳钢及型材，铺 3 ㎜防滑花纹钢板

工具箱

800*400*400；带不锈钢门锁

围栏

Φ20 不锈钢管

踏步

驾驶室侧带上下踏步

侧、后防护

优质碳钢冷弯型材；强度高

轮罩

注塑模具成型，美观，强度高

洗手水箱

塑料水箱

转台

立臂

低合金钢板拼焊组成

回转支承

单排四点接触球式带外齿，QWD730.20

减速机

涡轮蜗杆式，CW-28

马达

BMP-50

吊篮

额定载荷

≤200Kg

尺寸

长X 宽X 高（mm）：1080X620X1150

调平形式

外置拉杆机械调平

保险带

一副

调平装置

机械调平，拉杆外置

液压系统

液压油箱

65L；带液位表

齿轮泵

定量泵，流量 25ml/r

工作压力

带压力表；16MPa

液压阀组

集成电磁阀组

油缸

10 只；带双向平衡阀或液压锁进行锁止，保证安

全

操作系统

支腿

手动操作，各支腿可单独可调，上下车互锁

操作方式

手动和电动结合

臂架动作

转台和吊篮电动双位操作

发动机启动、熄

火

转台和吊篮双位操作

发动机油门

手动拉线

油漆

知名品牌油漆；颜色光滑，线条美观；

标识及标牌

清晰、醒目、**不褪色

序号

货物名称

规格

产地

制造商名称

单位

数量

1

小臂油缸

63/35-380*650

湖北随州

河南汇博

只

1

2

上臂油缸

100/63-1022*1403

湖北随州

河南汇博

只

1

3

下臂油缸

100/63-1076*1535

湖北随州

河南汇博

只

1

4

垂直油缸

80/55-500

湖北随州

河南汇博

只

4

5

水平油缸

50/28-（500*2）

*1560

湖北随州

河南汇博

只

2

6

平衡阀

25160BF

江苏扬州

扬州中梅

只

3

7

液压锁

S0-K8L-41B

江苏扬州

扬州中梅

只

4

8

液压锁

S0-K8L-43

江苏扬州

扬州中梅

只

1

9

多路阀

DL-8H-5

江苏扬州

扬州中梅

只

1

10

集成块

ZMFB-14

江苏扬州

扬州中梅

台

1

11

节流阀

GKZ-14

江苏扬州

扬州中梅

只

2

12

回转支承

QWD730.20

山东烟台

烟台浩阳

台

1

13

减速机

CW-28

湖北随州

随州亿丰

台

1

14

起升机构

IQKN1B6Y

山东泰安

泰安艺群

台

1

15

齿轮泵

CB-FC25

河北邢台

十堰睿智

台

1

16

液压马达

BMP-50

山东邹城

镇江大力

台

1

17

绞车马达

BMT-100/PHF

山东邹城

镇江大力

台

1
